气象社科普系列1——巧用气象雷达回波图（上）

01

为什么天气预报离不开气象雷达？

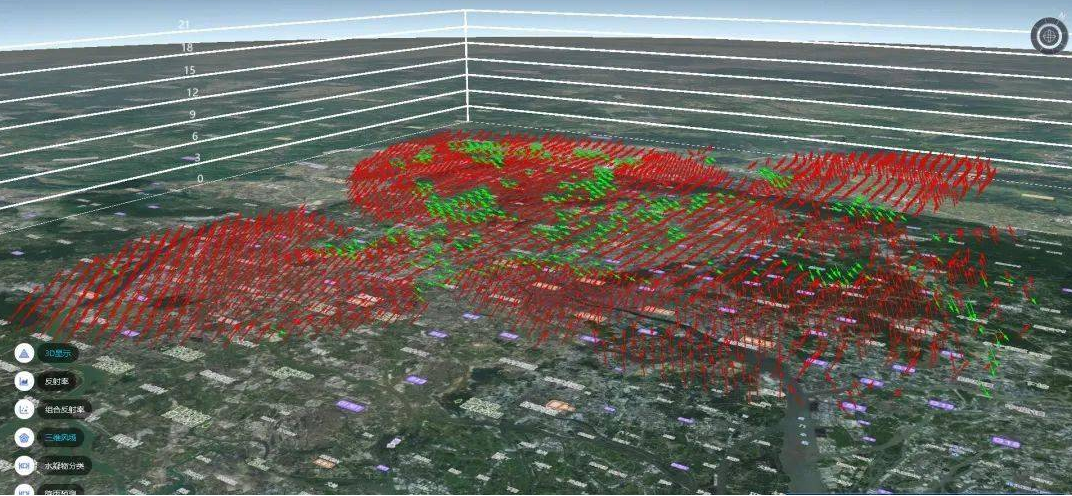

图1 气象雷达可以探测出三维风场结构

即便后来随着航天科技的进步，卫星云图（图2）的出现使得分析全球任意一地天气状况成为可能，然而由于其只能获得云层顶部的信息，像积雨云之类的云内部结构复杂（图3），仅从云层顶部的信息很难得知其底部降水的情况，气象雷达的作用仍不可替代。

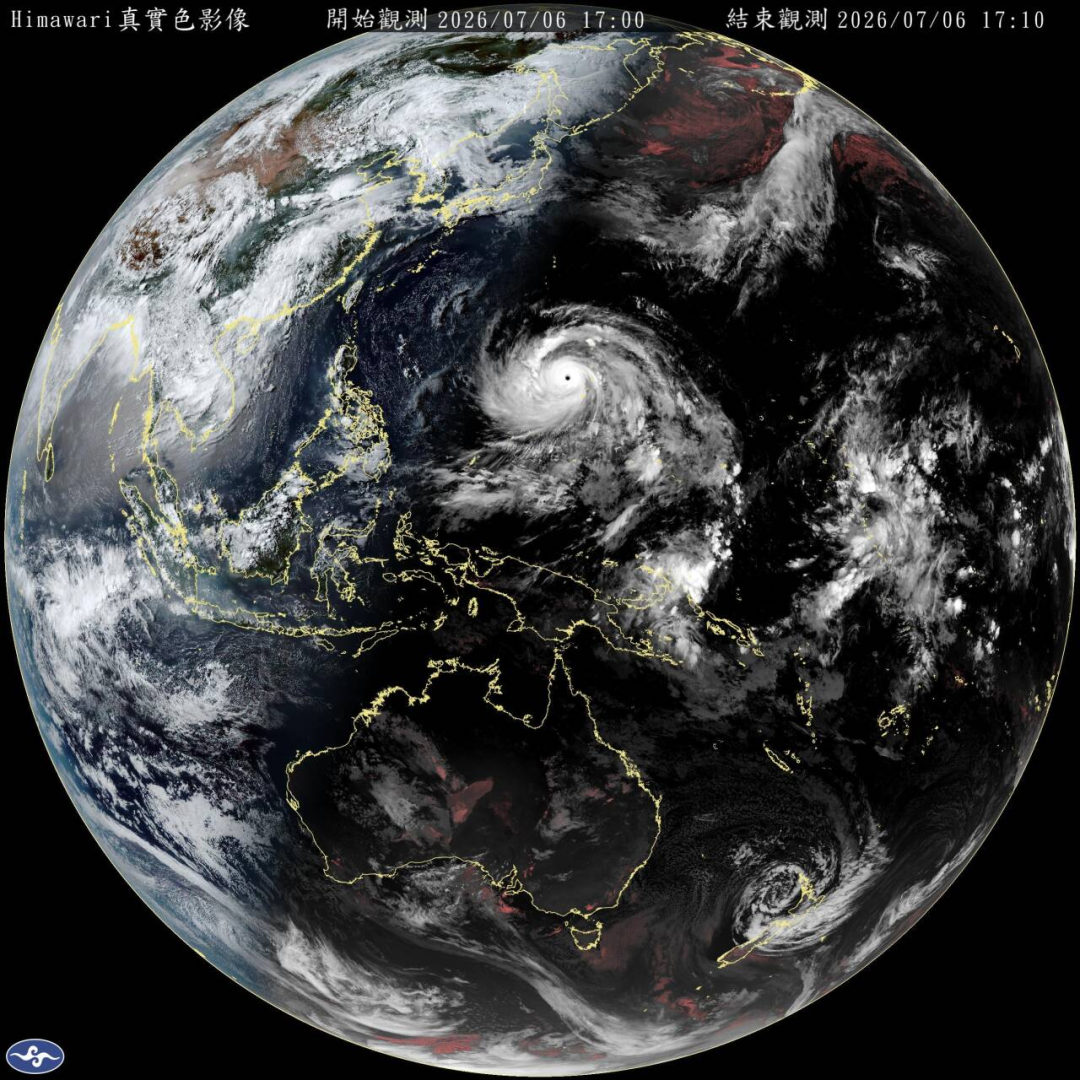

图2 气象卫星拍摄的全球卫星云图

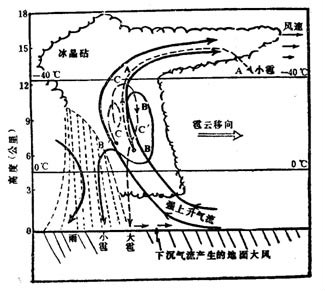

图3 积雨云结构示意图

气象雷达的优势主要有以下四点：

02

单张雷达回波图解读

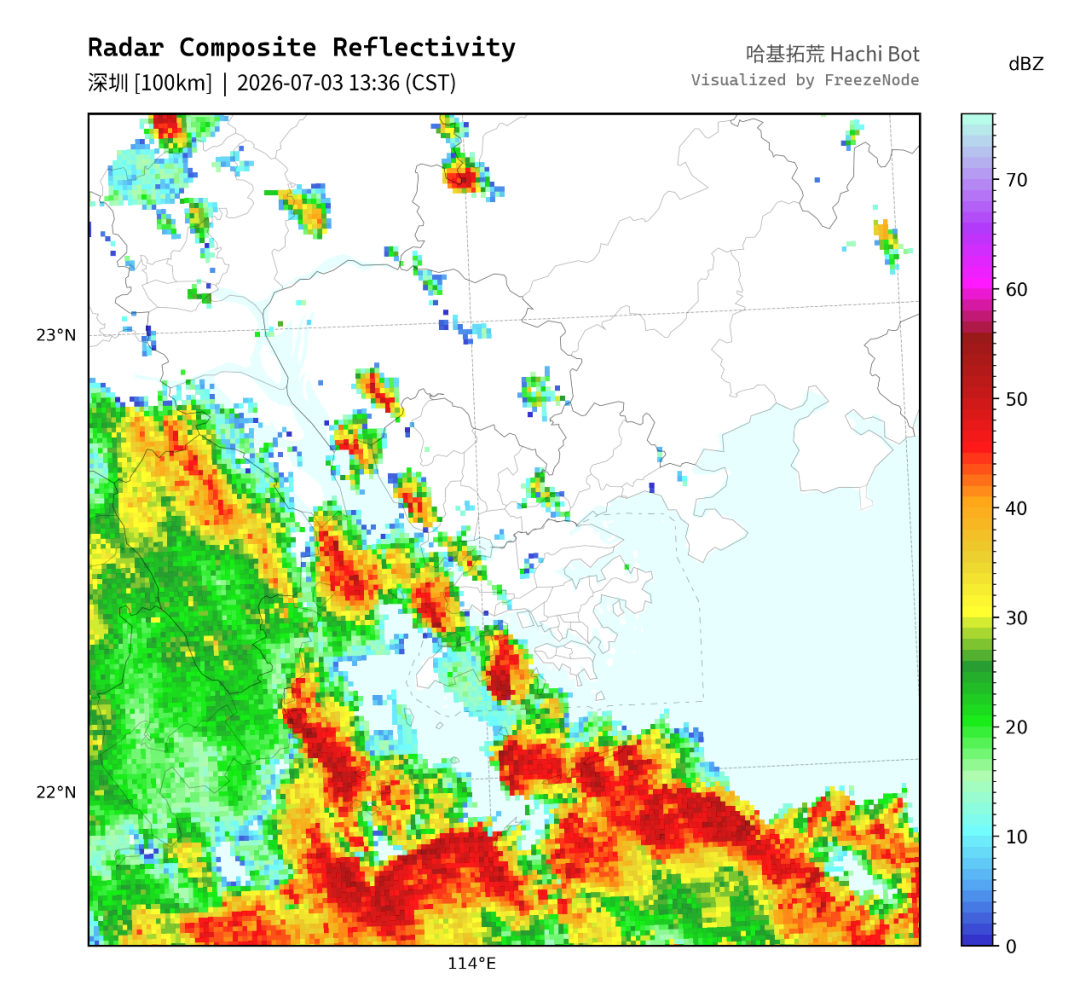

图5 深圳地区组合雷达反射率拼图

该图中心区域为一张地图，叠加有不同颜色的色块；右侧的标尺给出了不同颜色色块对应的雷达回波强度，数值越大则雷达回波强度越强，反映降水强度越大。一般来说，绿色对应小雨，黄色对应中雨，橙红色对应大雨，深红色及紫色则与短时强降水相关联。但是需要注意的是，回波强度并不与地面降水强度呈线性关系，具体可查阅Z-R关系等相关知识，在此不再赘述。

单张雷达回波图还可用于判断降水类型。

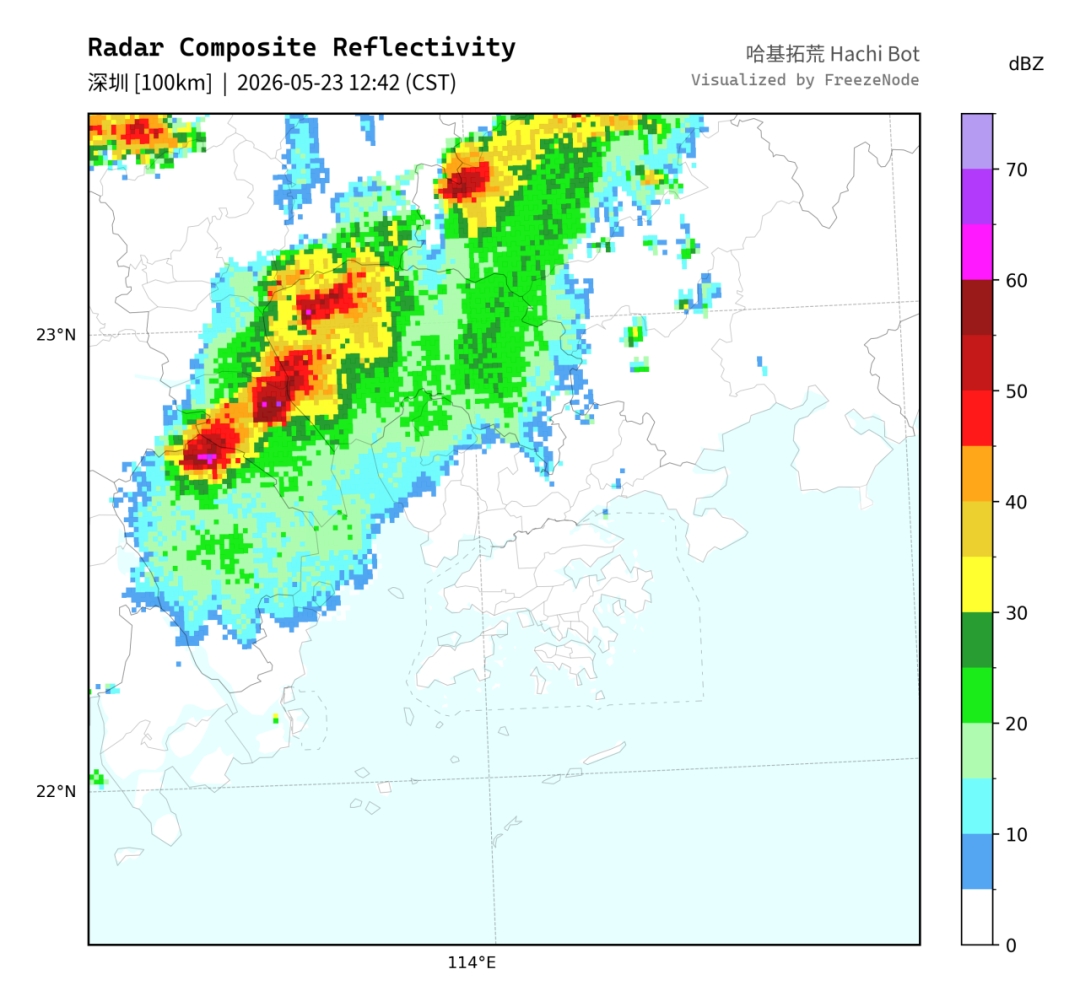

图6 对流性降水回波示例

如上图，雷达回波颗粒感较强、中心强度大，可以判断为对流性降水，特点是范围小、强度大、分布不均匀、持续时间短、随时间变化迅速。结合时间12:42，基本确认为午后热对流形势。而强对流回波附近的蓝绿色回波，一般认为是由云体造成的虚假回波，并不对应降水。

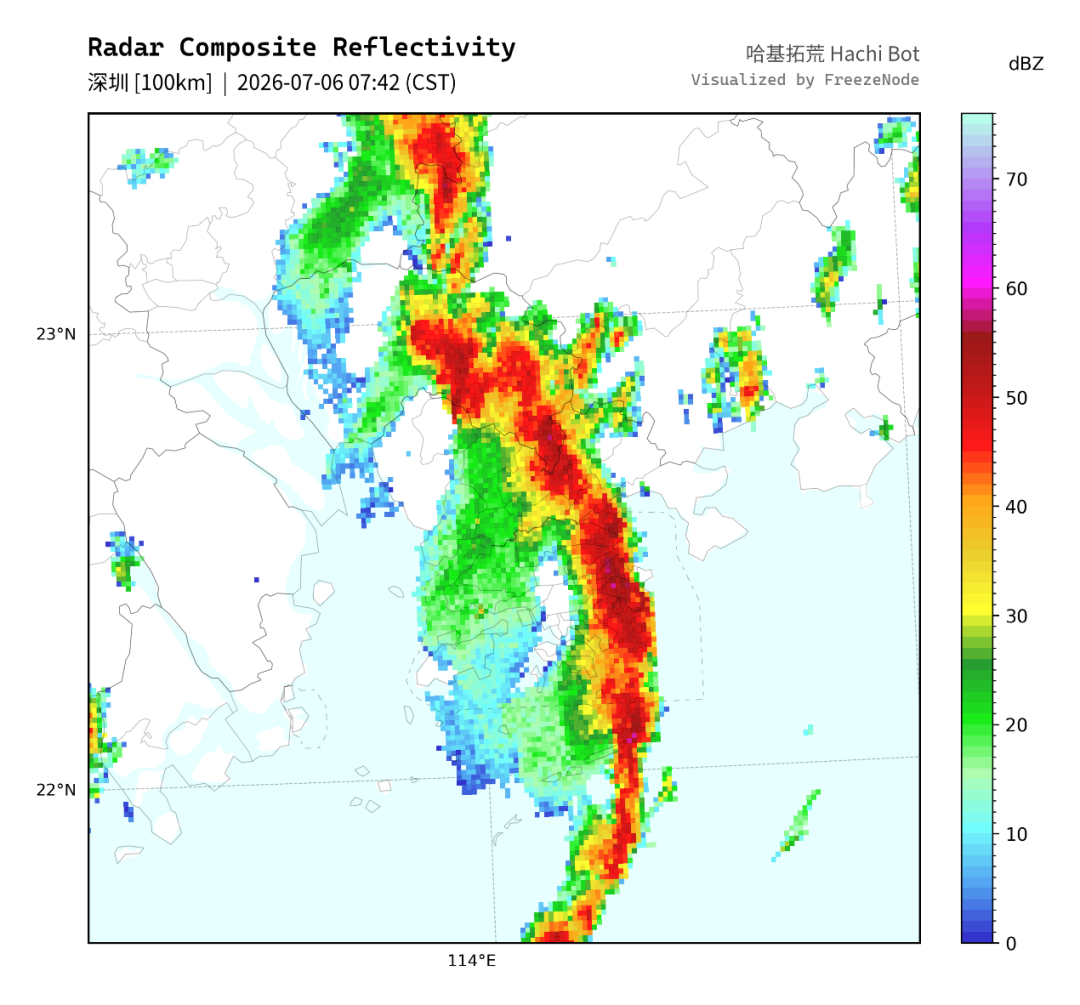

图7 飑线回波示意

如上图，强对流回波组织度较强，连成一条弧线，可以判断为飑线，它来临时会出现风向突变、风力急增、气压猛升、气温骤降等强天气现象。

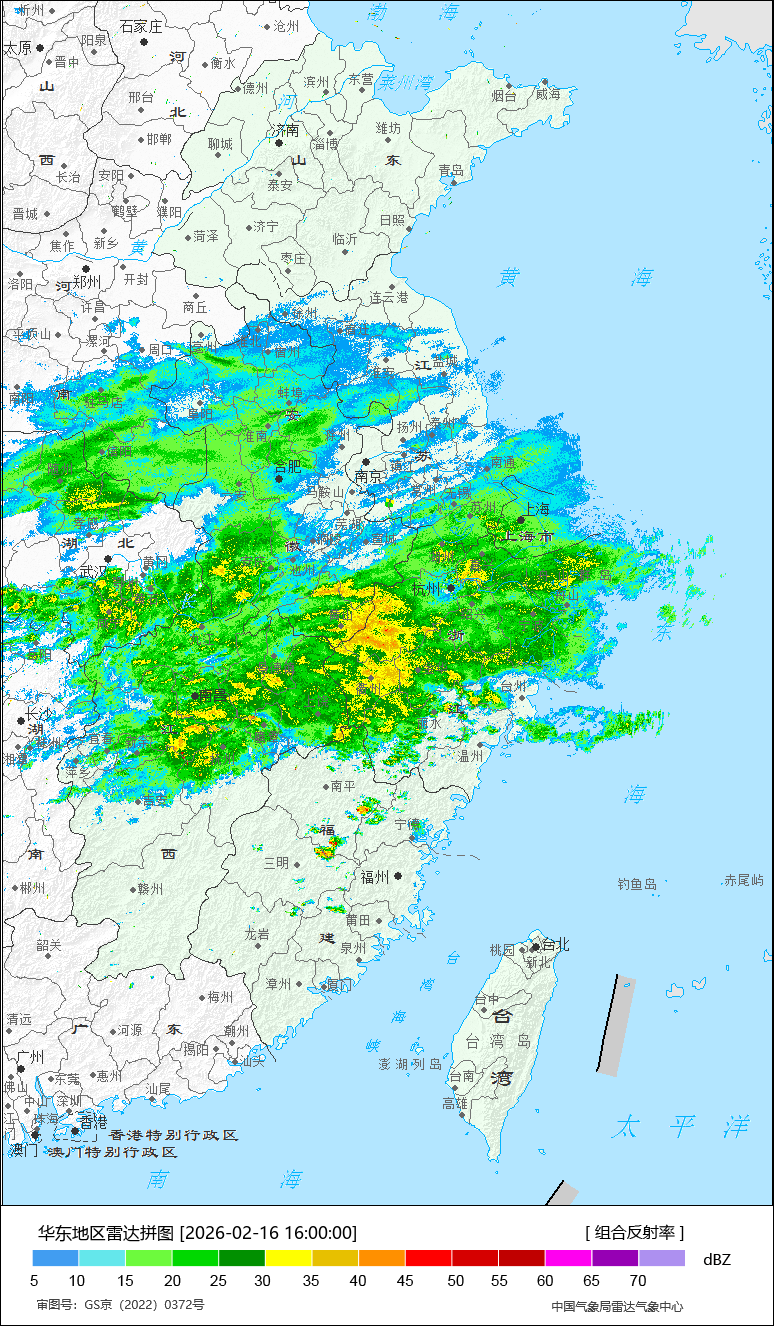

图8 冬季降雪回波示意

如上图，雷达回波颜色过渡平缓、强度较弱，结合冬季背景，判断为冷锋引起的降水。其中北侧回波颜色过渡尤其平缓，可能是降雪回波。需要注意的是，雪较为蓬松，相同的降水量下效果更显著，因此有可能深绿色回波即对应大雪。

以上就是几种比较常见的雷达回波类型，以及其大致对应的降水类型。比较特别的还有在单站雷达回波图上出现的强钩子回波，可能对应超级单体及龙卷（需结合多普勒雷达速度图判断），不再赘述。

END
